Giải bài tập SGK Công nghệ lớp 11 bài 18: Thực hành: Lập quy trình công nghệ chế tạo một chi tiết đơn giản trên máy tiện

Thực hành: Lập quy trình công nghệ chế tạo một chi tiết đơn giản trên máy tiện trang 85 SGK Công nghệ 11

Bản vẽ chốt cửa

 Giải bài tập SGK Công nghệ lớp 11 bài 18: Thực hành: Lập quy trình công nghệ chế tạo một chi tiết đơn giản trên máy tiện

1. Cấu tạo của chốt cửa:

  • Có 2 khối hình trụ tròn xoay với 2 bậc có chiều chiều dài và đường kính khác nhau.
  • Đường kính: 20 và 25 mm.
  • Hai đầu côn có kích thước: 1x45o
  • Chiều dài cả hai khối: 40 mm được chia làm 2 phần: phần ngắn 15 mm và phần dài 25 mm.
  • Vật liệu chế tạo: bằng thép.

2. Các bước lập qui trình công nghệ:

  • Bước 1: Chọn phôi: phải chọn đúng nguyên tắc, lưu ý chiều dài, đường kính của phôi.
  • Bước 2: Gá phôi vào mâm cặp của máy tiện.
  • Bước 3: Lắp dao lên đài gá dao.

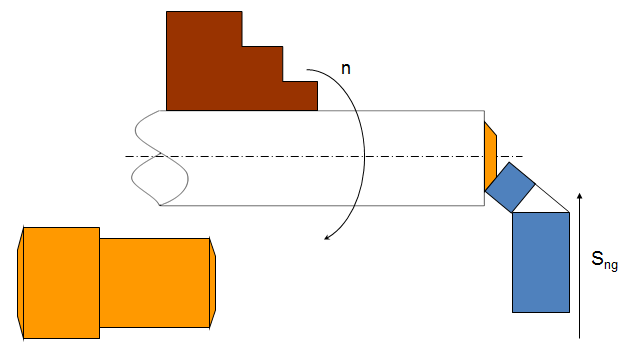

  • Bước 4: Tiện mặt đầu.
  • Bước 5: Tiện trụ dài 45 mm, đường kính 25 mm.
  • Bước 6: Tiện trụ dài 25 mm, đường kính 20 mm.
  • Bước 7: Vát mép 1x45o.
  • Bước 8: Cắt đứt đủ chiều dài 40 mm.
  • Bước 9: Đảo đầu vát mép 1x45o.                              st
